磁吸式弹簧针!弹簧针怎么使用图解

来源:行业新闻    发布时间:2024-05-09 10:43:18   点击数:    热门:探针

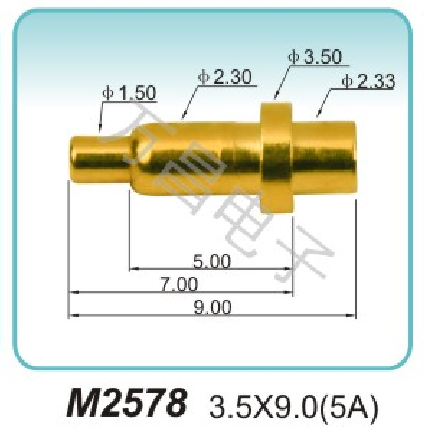

磁吸式弹簧针!弹簧针怎么使用图解(图1)

  我没有直接访问图像的功能,但我可以描述弹簧针(Pogo Pin)的基本使用方法和结构,这将帮助你理解它是如何工作的。

  弹簧针基本结构

  主体(Body):通常是金属材质,为弹簧针提供机械支撑和固定的部位。

  弹簧(Spring):位于主体内部,当压力施加或释放时,弹簧伸缩,使接触点能够灵活地与对面的触点接触或分离。

  针尖(Tip):是弹簧针的前端部分,直接与另一接触点接触,通常由硬质合金制成,确保良好的导电性和耐磨性。

  绝缘体(Insulator):用于隔离弹簧针的电气部分,确保只有针尖是导电的,提高使用安全性。

  使用步骤图解说明

  定位与固定:

  将弹簧针固定在需要连接的设备或PCB板上的预定位置。这通常通过焊接、压接或螺丝固定实现。确保弹簧针的位置与对面的接触点精确对齐。

  接触点设计:

  对面的接触点(如另一个PCB上的垫片或专门的接触盘)应设计为与弹簧针的针尖形状相匹配,以便在按压时形成稳定的电连接。

  压力应用:

  当两个部件靠近并施加适当压力时,弹簧针的针尖由于弹簧的作用力向外伸出,与对面的接触点紧密接触,形成电导通路径。

  断开连接:

  当压力移除,弹簧的回弹力使针尖回到原位,断开与对面接触点的连接,便于拆卸或移动部件。

  应用示例

  可穿戴设备:在智能手表或健身追踪器中,弹簧针用于充电和数据传输接口,允许无磨损的连接。

  手机测试夹具:在手机制造过程中,弹簧针连接器用于自动化测试设备,快速而可靠地连接到手机的测试点。

  模块化电子产品:在需要频繁插拔或模块化设计的产品中,弹簧针提供了一种既可靠又持久的连接方案。

  虽然无法直接提供图解,但你可以根据上述描述在互联网上搜索“Pogo Pin使用示意图”或相关关键词,找到详细的图解说明来辅助理解。
