弹簧顶针!弹簧顶针的主要特点、结构组成和应用领域的详细介绍

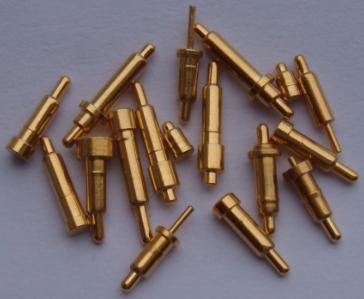

　　弹簧顶针，又称弹簧探针、弹簧针或pogo pin，是一种利用弹簧加载触点来实现电气连接的精密互连器件。这种连接器因其独特的结构和性能特点，广泛应用于各种电子设备、测试设备和工业应用中。以下是对弹簧顶针的主要特点、结构组成和应用领域的详细介绍：

　　结构特点：

　　弹簧针组件：弹簧顶针由针头(接触端)、针管(外筒)、弹簧和针尾(固定端)四部分组成。针头通常是镀金或其他贵金属的圆柱形或锥形结构，用于与对接端子形成电接触;弹簧位于针头和针尾之间，提供恒定接触压力，确保连接稳定;针管和针尾则起到固定和保护弹簧的作用。

　　阵列排布：多个弹簧顶针可以按照特定的间距(pitch)在绝缘体(如塑料、陶瓷)中阵列排布，形成弹簧顶针连接器。绝缘体不仅隔离相邻触点，还提供机械支撑和定位。

　　功能特性：

　　高可靠性：弹簧加载设计使得弹簧顶针在面对震动、冲击、热胀冷缩等环境因素时仍能保持稳定的电接触，提高连接可靠性。

　　低接触电阻：镀金或其他贵金属涂层的针头提供了低阻抗的接触界面，有利于信号传输和电力供应，降低接触面发热。

　　高插拔寿命：优质的弹簧顶针设计可承受数万甚至数十万次插拔，适用于需要频繁连接和断开的应用。

　　小型化：弹簧顶针具有非常紧凑的尺寸，特别适合在空间受限的设备中实现高密度、精密的电气连接。

　　应用领域：

　　电子设备内部连接：在手机、平板电脑、笔记本电脑、可穿戴设备等消费电子产品中，弹簧顶针常用于主板与其他内部组件(如电池、显示屏、摄像头等)之间的连接。

　　测试设备：弹簧顶针是自动化测试设备(ATE)和功能测试治具中的常用元件，提供精确、重复性好的接触点，进行电路板的功能测试、老化测试、边界扫描测试等。

　　医疗设备：在医疗电子设备中，弹簧顶针用于实现设备内部组件的连接，以及设备与外部测试、编程设备的临时连接，如心电图机、血糖仪、医疗监护设备等。

　　航空航天与军事：由于其高可靠性、抗震动性能和耐环境性，弹簧顶针也被广泛应用于航空航天设备、军用电子设备等高要求领域。

　　汽车电子：在汽车电子系统中，弹簧顶针可用于ECU(电子控制单元)与其他传感器、执行器之间的连接，以及车辆诊断接口。

　　规格与定制：

　　单针、双针或多针：根据连接需求，弹簧顶针可以设计为单个或多个触点组合。

　　间距：弹簧顶针之间的中心距(pitch)有多种规格，如1.0mm、1.25mm、2.0mm、2.54mm等，以适应不同的电路板布局和连接需求。

　　电流承载能力：不同型号的弹簧顶针其电流承载能力各异，从毫安级到数安培不等，应根据实际应用选择合适的产品。

　　定制服务：针对特殊应用需求，弹簧顶针供应商通常提供定制服务，包括但不限于特殊材质、特殊形状、特殊镀层、特殊电气性能等。

　　综上所述，弹簧顶针是一种利用弹簧加载触点实现高可靠、小型化电气连接的精密器件，广泛应用于电子设备、测试设备、医疗设备、航空航天、汽车电子等多个领域。用户在选择弹簧顶针时，应根据其结构特点、功能特性、应用需求以及具体规格参数，确保与应用环境和设备接口的兼容性。如有特殊需求，还可寻求定制服务以满足个性化应用。
