弹簧连接器!弹簧顶针主要分为几种类型

来源：行业新闻发布时间：2023-11-24 13:41:20 点击数：热门：探针

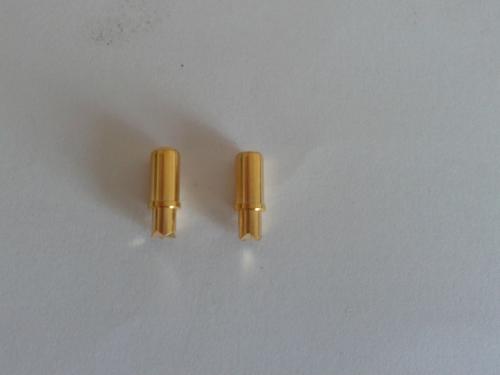

弹簧连接器!弹簧顶针主要分为几种类型(图1)

　　1、平底式弹簧顶针：该结构针头(plunger)为平底式，加工简单，成本更低，且针头针管的同轴度较好，但存在针头与针管不接触和掉电的风险较大，产品的接触阻抗也非常大，这种结构的产品一般只有对产品要求非常低，电流非常小的场合才会用到，现在正规大公司都没有采用这种结构产品。

　　2、剖斜面弹簧顶针：该结构针头(plunger)为剖斜面，加工复杂，成本较高，且针头针管的同轴度较差，但产品针头与针管接触良好，接触阻抗也非常小，主要原因是弹簧对针头弹力有一个侧向的分力，使针头与针管稳定的接触，此结构为弹簧顶针工厂广泛的使用，电流中小的场合才会用到。

　　3、钢珠式弹簧顶针：该结构针头(plunger)为剖斜面，且在其下面再增加一个钢珠。该结构加工复杂，成本较高，且针头针管的同轴度较差，占用针管的空间较大，但产品针头与针管接触良好，接触阻抗也非常小，主要原因是弹簧对针头弹力有一个侧向的分力，使针头与针管稳定的接触。钢珠也增加一条电流的流通通道，此结构为弹簧顶针工厂广泛的使用，电流中大的场合才会用到。

　　4、内套式弹簧顶针：该结构针头(plunger)为剖斜面，且在其下面再增加一个内套。该结构加工复杂，成本较高，且针头针管的同轴度较差，占用针管的空间相对钢珠式较小，但产品针头与针管接触良好，接触阻抗也非常小，主要原因是弹簧对针头弹力有一个侧向的分力，使针头与针管稳定的接触。内套也增加一条电流的流通通道，此结构为弹簧顶针工厂广泛的使用，电流中大的场合才会用到。
