弹簧针的四种常见设计方案

来源:行业新闻    发布时间:2022-12-20 09:06:02   点击数:    热门:探针

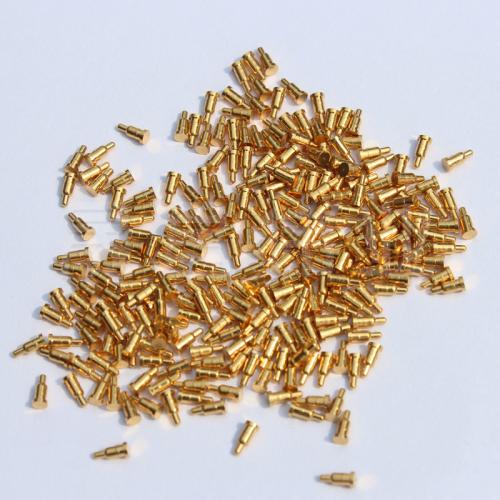

  弹簧针的四种常见设计方案(图1)

  1.斜面结构

  为了确保针轴在操作期间与针管100%接触,我们将针轴与弹簧接触的端部切割成斜面。这种设计理念可以确保稳定的低阻抗。

  弹簧针锥结构的优点:阻力值小且稳定,可以保证针轴与管壁的紧密接触,降低瞬间断裂的概率。

  2.球结构坡道

  为了使接触更稳定,在针管中加入钢球或绝缘珠,以减少弹簧通过的电流。弹簧针中的钢球接触更稳定,因此电气性能会更好。

  产品优点:通过电流大,接触阻抗小,性能稳定。

  3.一体化通孔结构

  通孔弹簧针是小尺寸和大电流的最佳结构选择。电流直接通过针管,当针管内壁被油和其他绝缘介质污染时,针管可以正常通电而不受影响。在特定行业中,它具有很大的应用优势。

  4.反钻结构

  PogoPin反向钻孔设计是小尺寸PogoPin连接器的最佳选择,因为这种设计的弹簧长度可以超过针管的长度,因此可以满足客户在小尺寸时的弹性要求。在一些空间有限的情况下,我们可以挖掘针轴的内部,以获得更多的弹簧装配空间,从而获得稳定的弹簧力和相对更多的压缩冲程,供客户选择。
