测试探针和探针插座如何工作!磁吸式pogopin

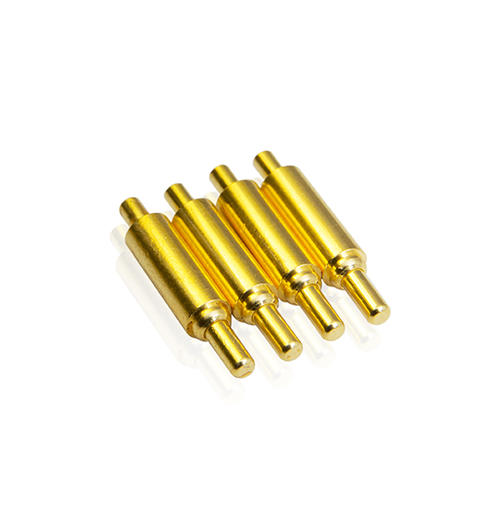

　　弹簧加载的测试探针通常由三部分组成。这些组件必须以微电子领域所需的精度制造。

　　1.针部分

　　针头主要用于连接，可与各种类型的针头配合使用。并尽可能在测试探针与测试点之间产生较小的接触电阻，以保证测试结果的真实性。针的材料主要是钢和铍铜，它们分别经过硬化处理，如果是很钝的针形，也可以使用黄铜。

　　2.弹簧部分

　　弹簧是一种有效的部件，即使经过数十万圈(测试循环)，也能确保必要的接触力。目录中规定的额定弹簧力可在推荐的操作行程下达到，但会因结构、制造公差和操作条件等因素而略有波动。

　　3.针罩部分

　　针盖支撑针和弹簧。测量信号被传输到探头套筒。为了优化性能，除了套筒镀金外，还可以应用更薄的有机保护层。探针针盖用于在维护测试夹具时方便更换测试探针。更换快速，无需接线工作。为此，侧面有压接位置。在此期间，需要注意的是，压接点只有在套管插入钻孔后才能发挥其最佳功能。也就是说，必须在针套插入探针板后才能插入探针。
