磁吸式弹簧针!Pogo pin功能及工作原理简介

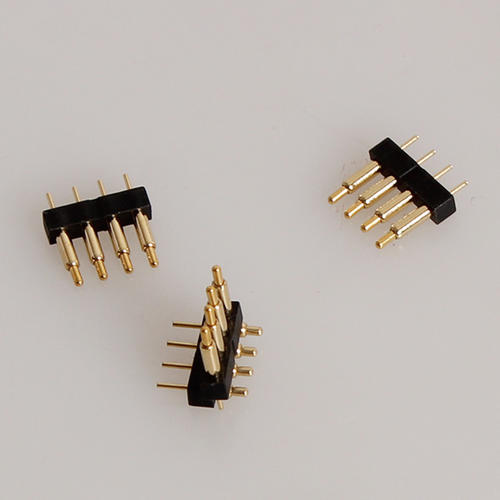

　　Pogo pin是一种用于手机等电子产品的精密连接器。广泛用于手机天线、手机电池等与手机主板的连接。 pogo pin内部有精密弹簧结构。

　　Pogo pin的组件大致有3个部分：针轴、弹簧、针管

　　1)针轴：材质一般选用Becu或SK。两者都有优点和缺点。 Becu具有良好的导电性，但缺乏硬度。 SK硬度高，但容易生锈。

　　2)弹簧：也比较重要，SUS SWP，特别是现在无PB的产品越来越多，直接导致管脚或者BGA焊球变软变硬。在测试的过程中，发现原来的良率非常高。高，更换焊球或引线材料后良率极差，弹簧压力的选择很重要，测试环境对弹簧的材料要求也很严格，高低温测试直接影响探头的工作寿命。

　　3)针管：有多种材质可供选择，一般采用PB材质。

　　良率低的主要原因是在测试过程中探针的阻抗变大。

　　阻抗的增加主要是由于针轴的电弧磨损、涂层的损坏以及测试过程中针轴上挂锡造成的。

　　如何解决针轴上挂锡的现象和软涂层的问题。合金涂层可以有效解决这个问题，增加针轴硬度，合金材料表面基本耐焊、耐油炸。特制的Nanotek刷子可以有效解决挂锡问题。
