pogo pin连接器的针脚结构!探针连接器

来源:行业新闻    发布时间:2022-05-06 08:58:47   点击数:    热门:探针

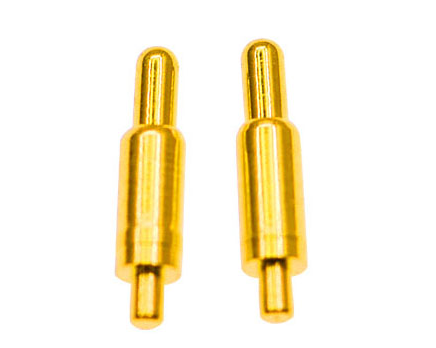

  pogo pin连接器的针脚结构!探针连接器(图1)

  pogopin金镀层外观呈金黄色,具有良好的化学稳定性、耐变色性、导电性、耐腐蚀性和抗氧化性,同时具有良好的可焊性、低接触电阻、优良的热压结合性能,使得电镀金镀层既可以使用作为装饰涂层和功能性和保护性涂层。

  电镀是利用电解原理在某些金属表面镀上一层薄薄的其他金属或合金的过程。

  功能:防止金属氧化(如生锈),提高耐磨性、导电性、耐腐蚀性

  装饰性:增加pogopin的表面颜色,增强外观等功能。

  除了镀金,pogopin表面电镀还有其他的电镀选择,比如

  镀镍:可以增强pogo pin的耐腐蚀性;

  镀钯镍:增强pogopin信号传输,pogopin耐磨

  可根据各自需要选择不同的pogopin表面镀层,常见的是先镀镍再镀金

  pogo pin连接器的pin结构有3种

  1.斜面针:为保证POGO PIN连接器针在操作过程中与POGO PIN连接器针管100%接触,针与弹簧接触的一端会被切割成斜面。这种设计理念可以保证低而稳定的接触电阻,绝对可以保证产品的稳定导通。

  2、防钻针:本设计选用体积小的POGO PIN连接器,可以满足客户的弹性要求。这种设计的配套弹簧长度可以超过针管的长度。在空间有限的情况下,反向钻孔的设计可以获得稳定的弹力和行程。

  3、平底针:这种设计在一定条件下可能不会与POGO PIN针和POGO PIN针管结构接触,会导致电流不通过针管,管壁会顺着弹簧,这会导致阻力过大。如果电压过大,电压会明显下降,导致电子产品电流不稳定。
