pogopin连接器的功能特性介绍

来源：行业新闻发布时间：2021-01-18 13:44:53 点击数：热门：探针

　　连接器功能的定义:电子连接器是指能够在电子系统的两个子系统之间提供可分离的接触接口的电子设备。可分离接触界面本身有一些要求，包括耐久性、结合力和机械稳定性。耐久性是指连接器能够正常工作的焊接周期。连接器所需的焊接周期取决于其具体应用。当制造工艺比耐用性更重要时，这个值可以低到10左右。至于便携式电脑(如办公或家用笔记本电脑)，需要几千个周期。

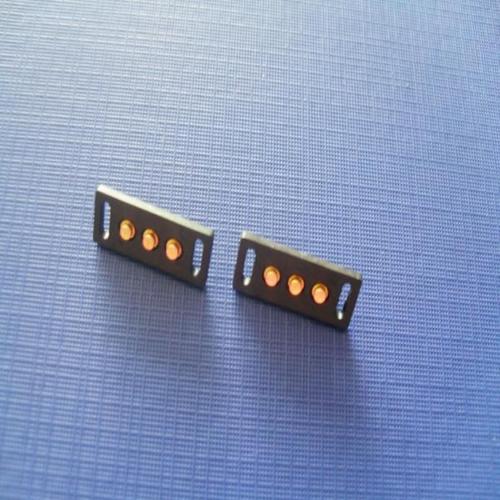

pogopin连接器的功能特性介绍(图1)

　　耐久性主要涉及界面涂层消耗的可能性，导致第三章提到的腐蚀防护和界面优化的丧失。结合力(连接连接器插头和插座所需的力)对于高级端子计数连接器尤为重要，由于其结合力大，必须借助工具安装，否则会被破坏。大电流针机械稳定性是指连接器承受振动、冲击和热循环等可能导致接口干扰的应用负载的能力。

　　这种干扰也可能导致镀层脱落。影响这些操作性能的主要连接器设计和材料因素是接触面涂层、法向接触力和接触面形状。为方便起见，上述连接器的横向支承面复制为。连接器中各种可分离接触面的设计扩大了连接器在不同环境中的应用范围。可分离连接器通常有两个部分。通常，连接器(通常是插座)的一端是弹性部分，而另一端(插头)的固体接触部分是接线柱、插针或PWB。分类，这些设备可以分为柱/插座，针/插座，和卡边缘连接器。支柱、引脚和印刷电路板是典型插头触点的一个例子。PWB是三级和一些四级连接器设备的一部分。

　　柱和销的主要区别在于它们的几何形状。柱子是正方形或其他规则的形状，而大头针是圆形的。 25针方形柱是目前常见的几何形状，尽管越来越多地使用较小的柱(如15针方形和0.5毫米)。贵金属涂层用于高操作性能领域，而锡涂层用于电子和商业产品。在3级和4级产品中，根据工作环境的不同，接线柱可以直接插入板中，也可以装在连接器的末端，可以屏蔽，也可以不屏蔽。

　　图钉很少用于四级产品，主要用于五、六级产品。可根据不同情况适用多种尺寸。常用的两种型号是加工螺杆型和层压型。两者的主要区别在于加工螺杆的销钉上没有接口缝，不易控制其尺寸。因此，一般认为其性能优异，可与金接触涂层一起用于军用和高性能系统。层压型用于电子和商业领域，可应用于贵金属和锡涂层。母端子大多数母端子设计成悬臂梁形状，但也可以看到混合接头。一些常见的形状。简单的母端子被设计为悬臂梁，例如具有卡片状边缘的那些，尽管一些端子具有与混合悬臂设计相同的复合形状。

　　插头插座系统中使用的端子接头有很多种，有开放式的，也有箱形的。在这些例子中，两个悬臂梁使端子面向插头。由于价格低廉，开放式双端子抑制了商用箱形端子。四种双端子常见;一般来说是指草叉、扭杆、单悬臂、辊箱。实际制造和悬臂梁设计有很大差异，影响制造成本和工作性能。扁平端子是基本设计。此外，成形操作也带来了一些附加特征。新的设计保护了插杆的不平度，也在一定程度上保护了端子接头的抗超限应力，因为线圈箱向内延伸。这些系统提供了太长的端子，这些端子都是由贵金属制成的，端部镀锡。25平方母端子的终设计是四缝的箱型端子，是为了满足贵金属端头的要求，主要采用高性能多引脚。
