弹簧顶针的六大外形结构式及特点

来源：弹簧顶针发布时间：2020-10-26 10:29:25 点击数：热门：探针

　　弹簧顶针的六大外形结构式及特点，具体如下：

　　第一、平底式：稳定性好，针管底部为平底设计，易于与PCB板焊接

　　第二、插板式：针管尾部带有定位针，与PCB板焊接时，不会发生偏移现象，定位效果佳;

　　第三、折弯式：尾部折弯，提供设计人员在空间的利用上有更多选择

　　第四、双头式：双头双动的设计，让工程师在板对板双向连结有更多的空间弹性

　　第五、焊线式：容易与线焊接

　　第六、螺纹式：特殊规格的产品可满足客户不同的需求，同时根据客户的需求进行定制

　　揭秘：弹簧针制作以及选材过程：

　　一、弹簧顶针弹簧

　　弹簧顶针弹簧由铍铜、不锈钢、琴钢线制造，各种材料都有其独特的特性，在弹簧设计领域如一些基本的考虑：工作温度、阻抗、弹力要求。弹簧基本上是镀银，为了更好的导电就会镀金处理，金能更好的提高电传导性和高热性能，以及防氧化和腐蚀。

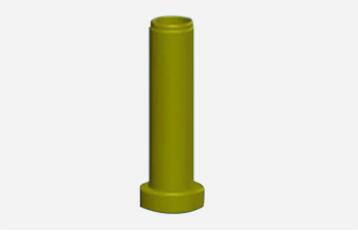

　　二、弹簧顶针针管

　　弹簧顶针的针管是一个车削深加工的零件，通常在电镀它时需先后经过镀镍及镀金两道工序，首先需要镍底处理，通常的厚度是1~2微米(如常说的40u”=1微米) ，镀金是通常的表面处理层，厚度基本在0.1~1.0微米。对于小口径又比较长的盲孔管，在电镀内壁时形成一个挑战，通常我们会在底端部开侧孔，让电镀液充分在管底形成回流，保证内壁管底沉淀到金的成份。或者我们会告知客户设计的基本比例：长度与管内径。

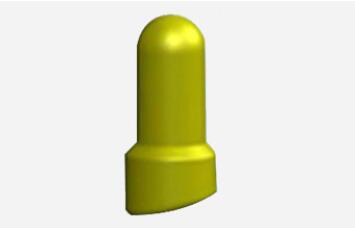

　　三、弹簧顶针针轴

　　弹簧顶针的针轴是铜材经过车铣之后形成，基本上都是镀金处理，它是首选的处理方法，因为金具备优秀的导电性和抗氧化能力。此外，镀金的厚度绝对影响到整个产品的寿命，因为成本考虑我们会选择镍底处理和镀金的厚度。作为一些其他的电镀解决办法，如镀铑、钯和一些高贵的材料，不同的产品都会有一些不同的需要。

　　四、弹簧顶针组装

　　一个弹簧顶针成品生产出来之后，我们就要进行组装形成弹簧顶针连接器。弹簧顶针连接器的端子一般由塑胶组成。
