弹簧连接器!Pogo pin的组成与结构

来源:充电弹簧针    发布时间:2022-10-18 13:52:06   点击数:    热门:探针

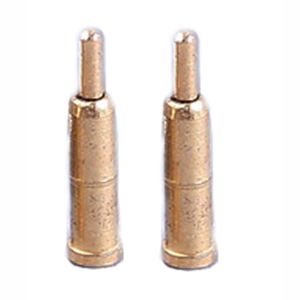

  弹簧连接器!Pogo pin的组成与结构(图1)

  pogopin连接器,大家熟知的一种精密的电连接器,很多种称呼,弹簧顶针连接器,弹簧针连接器;本篇文章主要介绍下pogopin连接器的结构,及各种结构的优劣,方便大家根据自家产品的特点选择合适的pogopin连接器产品。

  大家都知道,pogo pin是由:针头、针管、弹簧组成,多pin连接器会有塑料底座,方便组装。

  pogopin连接器的针头有三种结构:

  pogopin平头

  pogopin平头

  1、平底

  这种设计因针头和针管结构上在某些状况下会无法接触,会导致电流无法走针管,管壁而会顺着弹簧而走,就会导致电阻过大,使电压大幅下降,导致电子产品瞬间断电现象

  pogopin斜头

  pogopin斜头

  2、斜面

  为了保障针头在工作时和针管完整保持接触,我们把针头和弹簧接触的一端切成斜面。这种设计理念可以保障低的稳定的接触阻抗,可以保障产品的稳定导通。

  pogopin反钻孔

  pogopin反钻孔

  3、反钻孔

  这种设计对小尺寸的连接器是很好的选择。可以满足客户的弹力要求。这种设计的配套弹簧长度可以超过针管的长度,在空间受限的情况下,做反钻孔的设计,便可以获得稳定的弹力和行程。/n

  pogopin连接器的针管结构更加的复杂,常见的有: 平底式,带尾针,带折弯尾针,又头式,球面底等。

  pogopin针管

  pogopin针管

  pogopin连接器的针管的设计,会配合客户的结构空间和产品的功能要求以及寿命的保障来经行设计。可以提供普通及异性的设计供选择。

  弹簧

  加工工艺: 精密电脑机加工,能很好的保障尺寸精度,精度可以达到0.02mm,产品寿命可以到10万次以上。/

  材质: 不锈钢SUS304,琴钢线。

  pogopin弹簧

  pogopin弹簧

  由以上3个结构就可以组合成一个完整的pogo pin产品的,再加上塑料底可组合成种样式的多pin pogo pin连接器产品,pogopin连接器的主要参数特点如下:

  接触电阻:动态接触电阻小于30mΩ

  绝缘阻抗:大于500MΩ

  弹力:依客户要求定制,范围50~500克

  尺寸精度:长度方向可以达到0.05mm.直径方向可以达到0.01mm

  使用寿命:1万次以上

  焊接方式:适用于表面贴片焊接、波峰焊、手焊。

  pogopin连接器

  pogopin连接器
