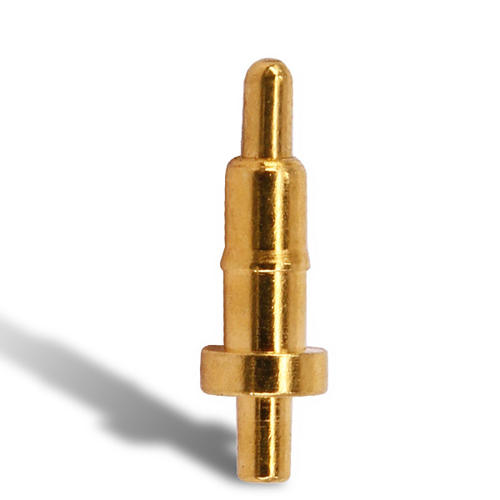

我们先来看看PCB探针。 PCB探针是电气测试的接触和媒介。它是重要的电子元件,是电子元件连接和导电的载体。 PCB探针广泛用于测试PCBA的一种数据传输,导电接触,通过探针导电传输功能数据来判断产品是否接触正常,运行数据是否正常。
通常电路板的探头规格很多,主要由三部分组成:一是针管,主要由铜合金制成,外面镀金。二是弹簧,主要是琴线和弹簧钢都是镀金的。三是针,主要是工具钢(SK)镀镍或镀金。以上三部分组装成一个探头。另外还有一个外壳,可以接焊丝。
PCB 探头的类型
1. ICT探头
一般常用间距为1.27mm、1.91MM、2.54mm,常用系列:100系列、75系列、50系列,主要用于在线电路测试和功能测试,ICT测试和FCT测试用的比较多。 PCB空板测试。
2.双头探头
用于BGA测试,比较紧,对做工要求比较高。一般用于检测手机IC芯片、笔记本电脑IC芯片、平板电脑及通讯IC芯片等。针体直径在0.25MM-0.58MM之间。
3.开关探头
开关探头的单个探头有两条电流通路,分别控制电路的常开和常闭功能。
4.高频探头
用于测试高频信号,带屏蔽环,不带屏蔽环可在10GHz和500MHz范围内测试。
5. 旋转探头
弹性一般不高,因为它的穿透力本来就很强,一般用于OSP加工的PCBA测试。
6.大电流探头
探头直径在2.98mm-5.0mm之间,最大测试电流可达50A。
7.电池接触探头
一般用于优化接触效果,稳定性好,寿命长,手机电池的接触部分用于传导,SIM数据卡槽和常用的充电器接口多用在传导部分。
